Подушка Bomag 06180100: почему резинометаллическая деталь важнее, чем кажется
10.06.2026
Виброузел катка выглядит грубым и простым только со стороны. На деле даже небольшая резинометаллическая подушка Bomag 06180100 влияет на то, как передаётся вибрация, насколько равномерно работает валец и как долго живут крепёжные места.
О ней редко говорят вслух. Механики меняют, заказывают, ставят — и каток едет дальше. Но между «просто поставить» и «поставить так, чтобы не вернуться к этому вопросу через месяц» лежит заметная разница.
Роль детали в устройстве катка
Вибрационный каток работает за счёт эксцентриков, которые раскручиваются внутри вальца и создают тот самый ударный импульс, уплотняющий грунт или асфальт. Проблема в том, что эта энергия никуда не исчезает — она распространяется по раме, кабине, рычагам, болтовым соединениям. Если оставить всё как есть, оператор получит такую тряску, что через смену руки будут отваливаться, а сварные швы на раме пойдут трещинами.
Подушка — это резинометаллический буфер. Металлические фланцы по краям, между ними — слой упругой резины. Она соединяет виброблок с остальной конструкцией и поглощает основную долю энергии. Не всю, конечно — часть вибрации должна доходить до вальца, иначе смысл работы потеряется. Но именно эта деталь определяет границу между «работает» и «разрушается».
Как понять, что ресурс исчерпан
Резина — материал живой в инженерном смысле. Она стареет, теряет эластичность, трескается. На катке, который трудится в пыли, под солнцем, при минусовых температурах и постоянных динамических нагрузках, этот процесс идёт ускоренно.

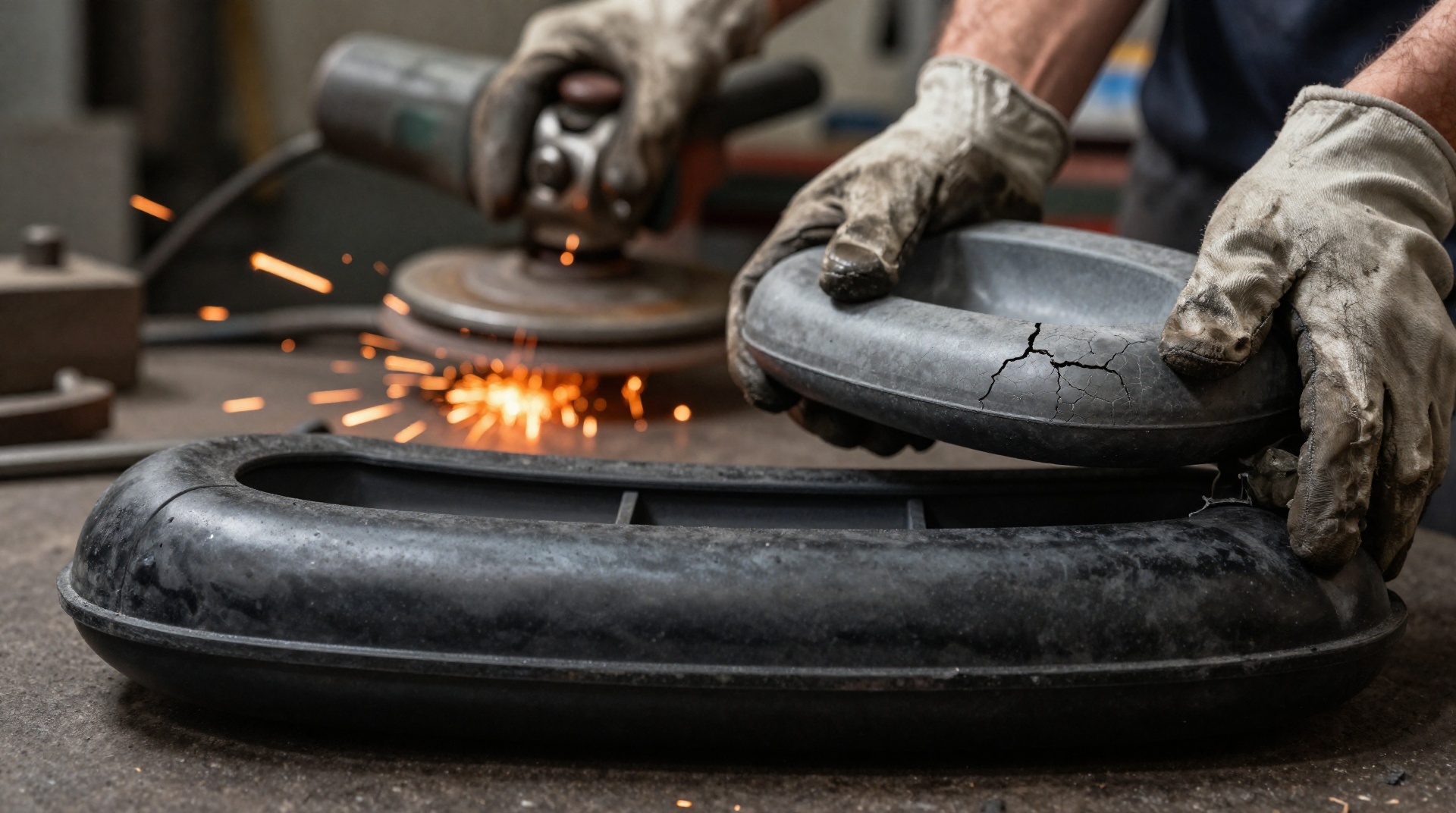

Первый симптом — изменение характера вибрации в кабине. Операторы с опытом чувствуют это моментально: каток начинает «бить» иначе, жёстче, рванее. Появляются паразитные колебания, которых раньше не было. Второй признак — визуальный: на резине проступают трещины, иногда глубокие, доходящие до металлической закладной детали. Третий — механический: при осмотрах обнаруживается увеличенный зазор или перекос в месте установки подушки.
Есть соблазн отложить замену. Каток ведь ещё катается, грунт трамбуется. Но здесь кроется подвох: когда подушка теряет свойства, нагрузка перераспределяется на соседние узлы. Рычаги, крепёжные пальцы, сама рама начинают работать в режиме, для которого не рассчитаны. Ремонт рамы обходится в десятки раз дороже замены резинового буфера.
На что смотреть при выборе замены
Рынок запчастей для дорожной техники устроен так, что рядом с оригинальной позицией всегда стоит десяток аналогов. И вот тут начинается самое интересное, потому что внешне подушки могут быть почти неотличимы, а ведут себя по-разному.
Состав резины. Это главный, хотя и невидимый невооружённым глазом фактор. Хороший производитель используетCompound с правильным балансом жёсткости и эластичности — деталь должна гасить вибрацию, но не проваливаться под нагрузкой. Дешёвые аналоги часто делают из слишком жёсткой резины: она вроде бы крепкая, не рвётся, но и не амортизирует. Вибрация идёт мимо неё, прямо в раму. Либо наоборот — слишком мягкая: под весом катка она сминается, и металл начинает тереться о металл.
Качество вулканизации. Резина должна быть молекулярно связана с металлическими фланцами. Если это сделано небрежно, при работе произойдёт отслоение — резина начнёт сползать с закладной, и деталь быстро выйдет из строя. Проверить это при покупке визуально сложно, но косвенный признак — отсутствие заусенцев, пузырей, неровностей на границе резина-металл.

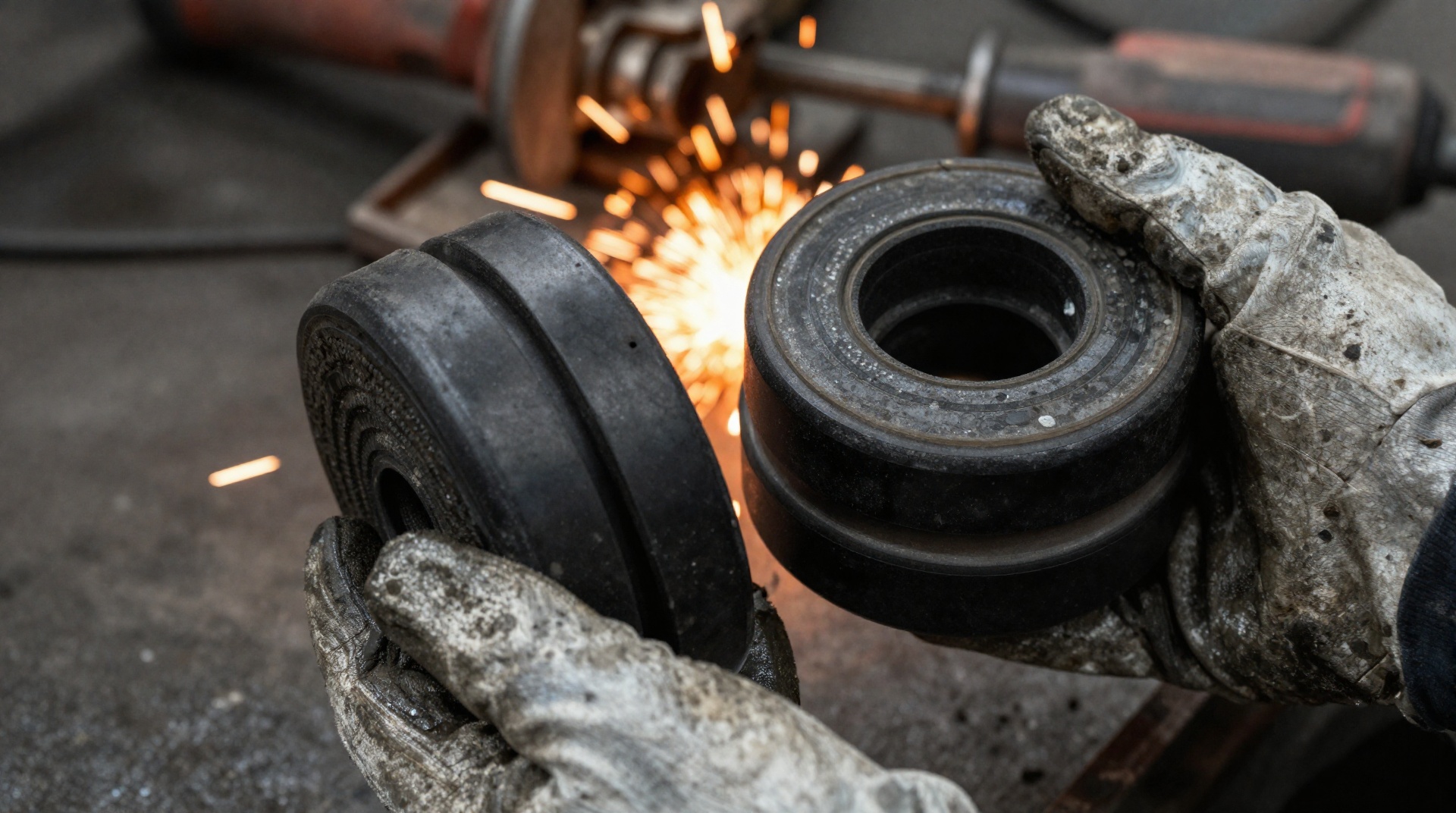

Геометрия. Отклонения в пару миллиметров по высоте или диаметру могут показаться мелочью, но при установке это приводит к перекосу, неравномерному нагружению и ускоренному износу. Если есть возможность, стоит сравнить новую деталь со старой оригинальной — не по фото в каталоге, а положив рядом.
Ограничения, о которых не пишут в каталогах
Подушка — не универсальное решение от всех бед. У неё есть чёткие рамки применимости, и выход за них сводит на нет всю её работу.
Во-первых, она рассчитана на определённый диапазон нагрузок. Если каток работает с утяжелителями, на крутых уклонах или на особо жёстких материалах — щебень крупной фракции, бетонная крошка — амплитуда и частота вибрации меняются. Подушка может не справиться не потому, что она плохая, а потому, что условия вышли за расчётные. В таких случаях механики иногда идут на компромисс: ставят деталь чуть жёстче, чем рекомендует завод, жертвуя частью комфорта оператора ради долговечности узла.
Во-вторых, температура. Резина ведёт себя по-разному при плюсах и минусах. На морозе она дубеет, теряет податливость. Если каток эксплуатируется зимой в северных регионах, обычная подушка может треснуть на первой же смене при сильном заморозке. Для таких условий существуют модификации с морозостойким компаундом — и это не маркетинг, а физика.
В-третьих, способ монтажа. Подушка будет работать корректно только если крепёж затянут с номинальным усилием. Перетяжка — резина сдавливается, теряет ход. Недотяжка — деталь «гуляет», появляется люфт, фланцы бьют по посадочным местам. В обоих случаях ресурс сокращается катастрофически.
Стоит ли гнаться за оригиналом
Вопрос, который возникает у каждого механика и каждого начальника участка, когда нужно заказывать запчасть. Оригинал — это уверенность в соответствии характеристик, но это и цена, которая иногда бьёт по бюджету. Качественный аналог при грамотном выборе даёт сопоставимый результат, но требует внимания при покупке и, как правило, более частого контроля в процессе эксплуатации.
Слово «качественный» здесь ключевое. На рынке полно откровенного брака: резина с посторонними включениями, кривые фланцы, неправильная твёрдость по Шору. Отличить такую деталь на этапе заказа почти невозможно — остаётся только репутация поставщика и, увы, метод проб и ошибок.
Практика показывает, что для катков, работающих в интенсивном режиме — десять и более часов в сутки, в сезон — экономия на подушке почти никогда не оправдывает себя. Для техники, которая выходит на объект время от времени, хороший аналог становится разумным компромиссом.
Несколько практических правил
- Менять подушки лучше парами или комплектом, даже если одна из них ещё выглядит приемлемо. Разница в упругости старой и новой детали приведёт к неравномерной нагрузке на раму.
- Перед установкой стоит очистить посадочные места и проверить их на предмет коррозии и механических повреждений — даже лучшая подушка не будет работать правильно на кривой поверхности.
- После замены первые часы работы стоит контролировать температуру резины и наличие посторонних звуков — это покажет, правильно ли подобрана деталь и корректно ли выполнен монтаж.
- Хранить запасные подушки нужно в тени, при плюсовой температуре, вдали от масел и растворителей — резина впитывает химикаты и деградирует даже в состоянии покоя.
Подушка Bomag 06180100 — деталь небольшая, недорогая в сравнении с остальными узлами катка, но её влияние на ресурс машины оказывается непропорционально большим. Выбрать её с умом и поставить правильно — это не просто замена расходника, а инвестиция в то, что каток доживёт до следующего сезона без капитальных сюрпризов.
